Diagramme d’Ishikawa automatisé

Un diagramme en arêtes de poisson qui se trace automatiquement à partir de vos observations.

Télécharger le fichier Les autres fichiers

Format: XLSB · 103 Ko
Niveau: Intermédiaire
Version d’Excel: Excel 2016 ou plus récent
Macros: Oui, déblocage nécessaire

À quoi il sert

Le problème qu’il résout

Le diagramme d’Ishikawa se dessine bien au tableau et se maintient mal dans un fichier : chaque nouvelle observation oblige à redessiner des zones de texte et à les repositionner. Sur un suivi d’incidents qui court sur plusieurs mois, la mise à jour est abandonnée avant la troisième version. Ici, le diagramme est un résultat, pas un dessin.

Ce classeur contient des macros : une manipulation est nécessaire avant la première ouverture.

Windows marque les fichiers venus d’Internet, et Excel refuse alors d’exécuter leurs macros — sans proposer de bouton pour les activer. Après le téléchargement, et avant d’ouvrir le fichier :

Clic droit sur le fichier dans l’explorateur, puis Propriétés
Onglet Général, tout en bas, cochez Débloquer
Validez, puis ouvrez le classeur normalement

Si la case Débloquer n’apparaît pas, c’est en général que le fichier est déjà dans un dossier OneDrive ou SharePoint : déplacez-le sur votre disque, la case réapparaît.

Prise en main

Comment s’en servir

Débloquez le fichier après téléchargement (voir l’encadré ci-dessous)
Dans l’onglet DATA, définissez les catégories de causes à suivre
Dans l’onglet Analyse_Cases, saisissez les événements observés ou mesurés

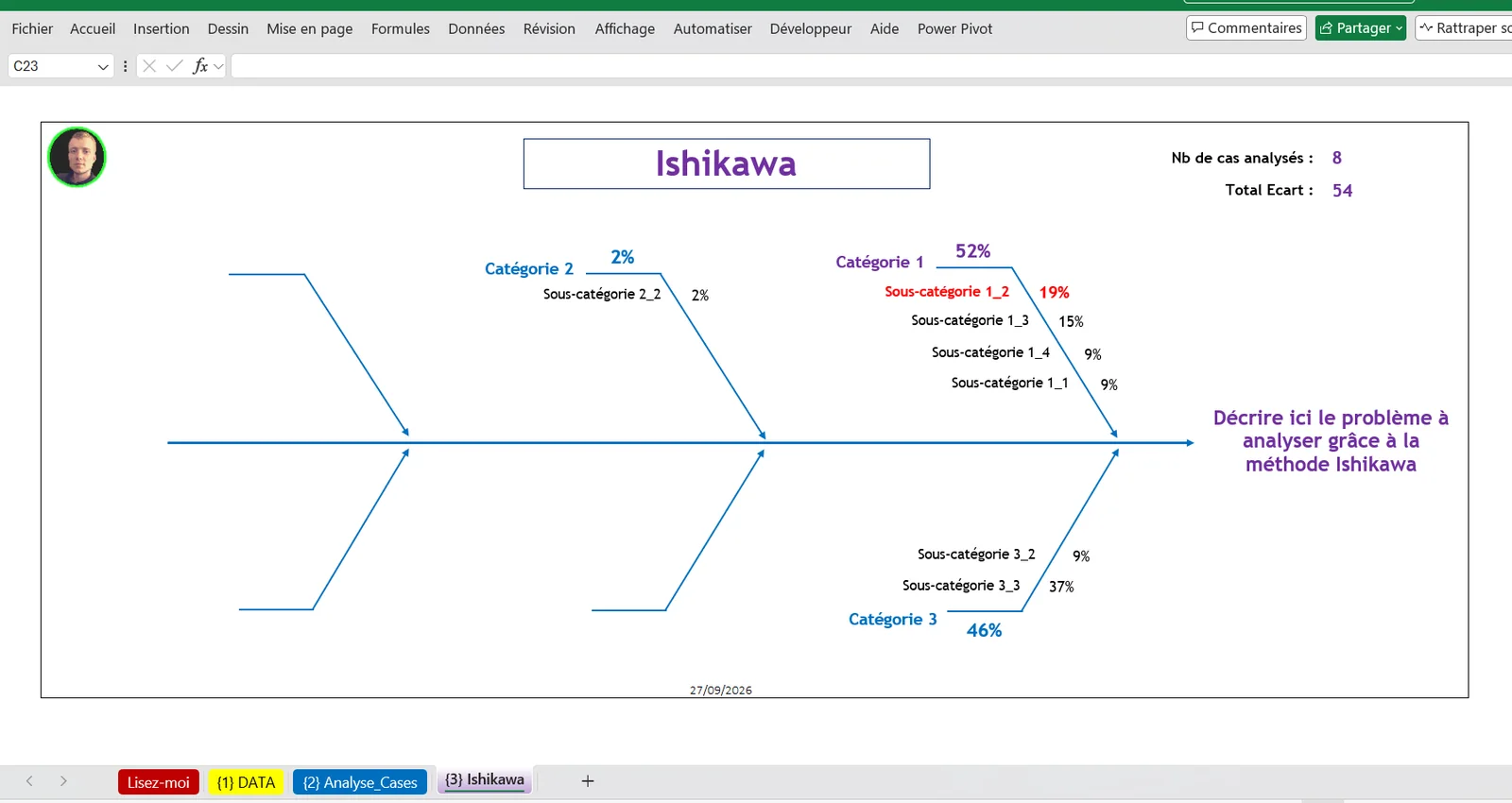

L’onglet Ishikawa se redessine automatiquement

Le contenu

Ce que vous trouverez dans le classeur

Ce qu’il contient

Un onglet de saisie DATA, pour les catégories
Un onglet de saisie Analyse_Cases, pour les observations
Un onglet de résultat Ishikawa, tracé par macro

Ce qu’il ne fait pas

Le diagramme met en forme vos catégories : il n’analyse pas les causes à votre place
Le classeur utilise VBA : il ne fonctionne ni dans Excel pour le web, ni de la même façon sur Mac

Fonctions et techniques utilisées

VBA
Formes tracées par code
INDEX
NBVAL
NB.SI
SI

Pour aller plus loin

Le fichier seul ne fait pas tout

Un modèle vous fait gagner du temps une fois. Comprendre comment il est construit vous permet d’en écrire d’autres.

Les astuces Excel en vidéo, courtes et sans inscription
Les formations, si vous voulez construire les vôtres
